Назначение
Труболовка внутренняя освобождающаяся ТВМ предназначена
для извлечения колонны аварийных труб оставшейся в скважине, по
частям путем отворачивания, в случае прихвата, либо целиком
путем расхаживания. Предприятием освоен модельный ряд труболовок
ТВМ для захвата ловимых аварийных труб
условным диаметром от 48 мм до 324 мм. Возможно исполнение труболовок
ТВМ с нестандартным захватом по индивидуальному
техническому заданию.
Описание
Труболовка
внутренняя ТВМ является инструментом механического действия с
функцией освобождения. Захват ловимого объекта производится
подвижными плашками специального профиля с насечками, которые
надежно фиксируются на внутренней поверхности. Применение
данного типа инструмента целесообразно в случаях прихвата
колонны труб, поскольку при невозможности их подъема, труболовка
ТВМ
путем вращательных движений освобождается от захваченного
объекта либо отворачивается часть аварийной колонны. Для
циркуляции промывочной жидкости предусмотрен сквозной продольный
канал.

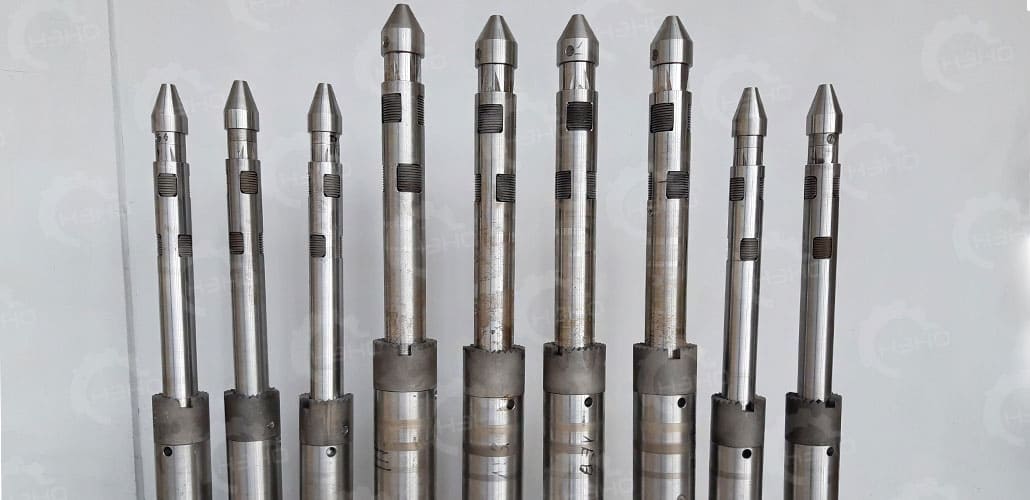

Труболовка внутренняя освобождающаяся ТВМ имеет
механизм захватывания и освобождения. Механизм захвата состоит
из ствола с наклонными пазами, по которым синхронно перемещаются
плашки с ограничителем в верхнем и нижнем положениях.
Предусмотрены два исполнения труболовок внутренних
освобождающихся ТВМ:
- труболовки
первого исполнения (ТВМ-48, ТВМ-60, ТВМ-60М, ТВМ-73, ТВМ-89, ТВМ-102,
ТВМ-114) предусматривают тормозной башмак (упор), который
упирается в торец верхнего конца аварийной колонны. Торец упора
инструмента оснащен радиальными насечками, которые стопорят
корпус во время освобождения от захвата.
-
второе исполнение труболовок (ТВМ-114, ТВМ-127, ТВМ-140,
ТВМ-146, ТВМ-168, ТВМ-178, ТВМ-194, ТВМ-245, ТВМ-324) не
ограничиваются упором и заводятся внутрь ловимой трубы,
захватывание производится на заданной глубине. Для центрирования

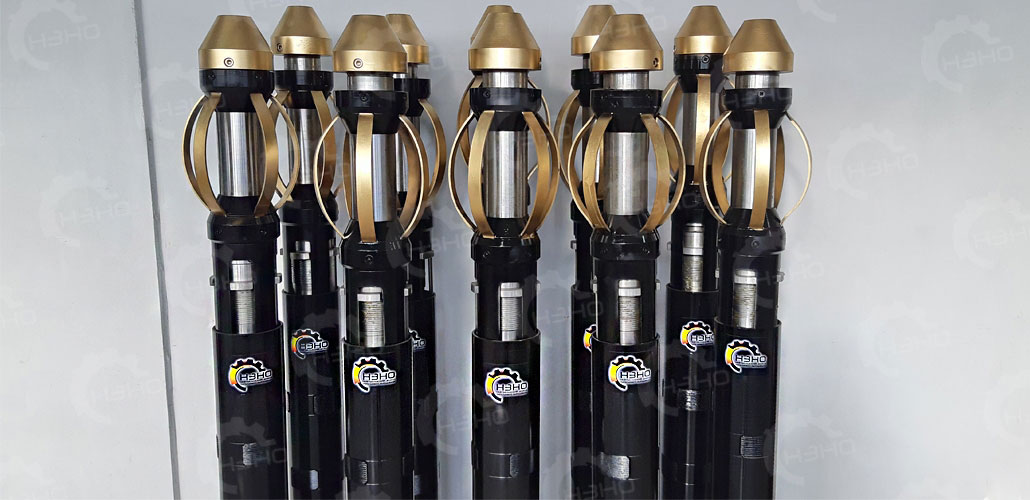

в скважине, труболовки оснащаются центрирующими
приспособлениями, состоящими из плоских стальных пластин,
закрепленных по концам кольцами.
При использовании труболовок внутренних освобождающихся
не требуется применение дополнительного специального
оборудования, спуск и подъем осуществляется посредством колонны
бурильных труб.
|
Труболовка ТВМ
|
