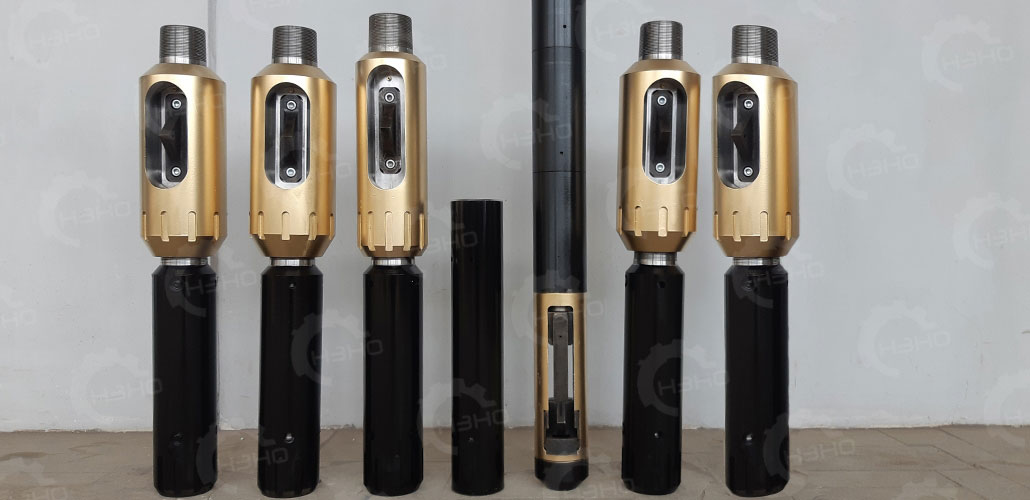

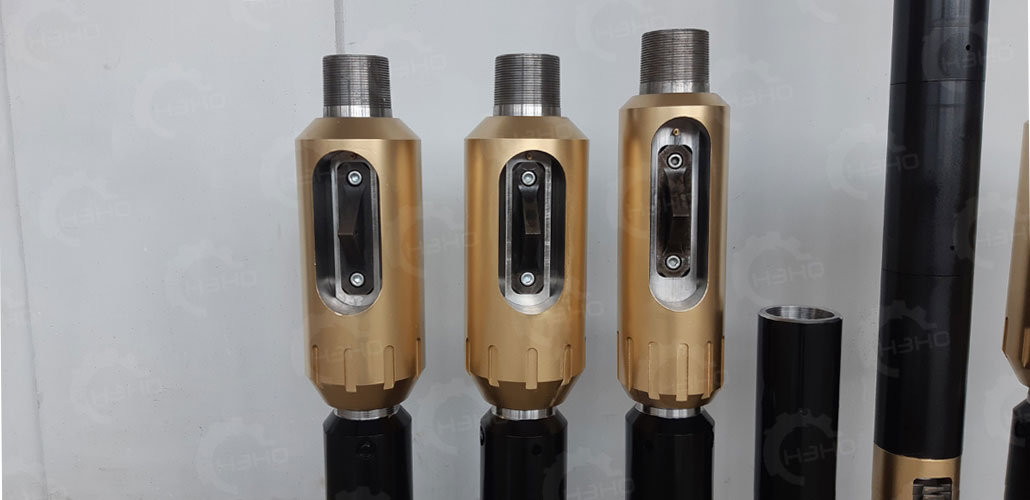

ПЕРФОРАТОР
ГПП
|
Назначение
Прокалывающий перфоратор ГПП односторонний предназначен
для безопасного вскрытия колонны и формирования набора
перфорационных тоннелей с целью увеличения продуктивного потока
в ствол скважины. Скважинный перфоратор ГПП может быть
использован также при выполнении водоизоляционных операций в
скважине и наращивании цементного кольца.
Описание
Прокалывающий перфоратор ГПП относится к типу поршневых, имеет
цилиндр гидравлического принципа действия, прокалывающий
(режущий) узел с каналами для выхода жидкости под высоким
давлением. Прокалывание перфорационного отверстия в скважине

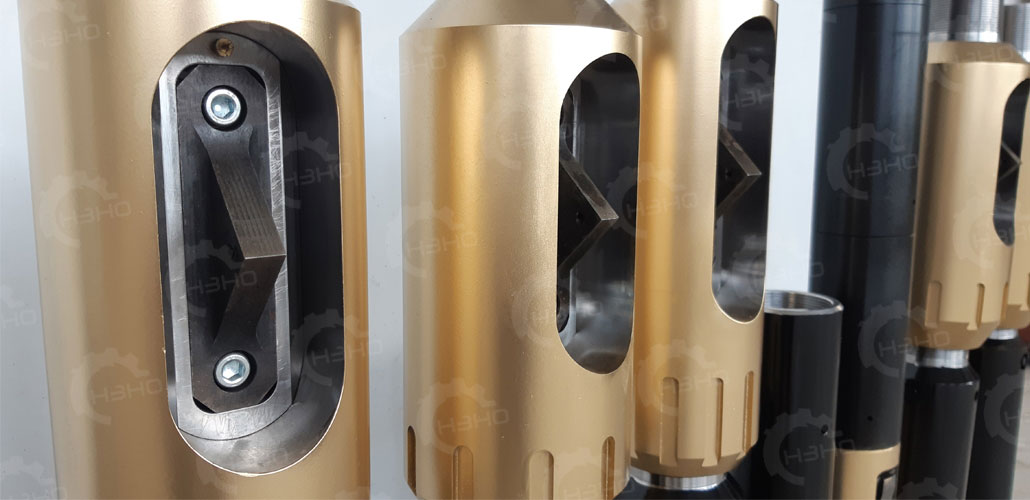

происходит под давлением 12-15 МПа. Режущий узел перфоратора
ГПП, оснащенный прокалывающими элементом специальной формы,
постепенно выдавливает металлические волокна колонны наружу,
формируя ровное перфорационное «окно» для дальнейших операций по
намыву каверны. Намыв каверны и образование тоннеля для
пластовых флюидов производится в течение 10 минут при давлении
15-18 МПа. В случае необходимости формирования нескольких
перфорационных отверстий в одной плоскости скважины, колонна с
перфоратором разворачивается на 90 либо 180 грусов, при этом
дополнительный спуск-подъем прокалывающего ГПП не требуется. За
одну СПО для перфорации скважин ГПП способен создавать около 50
перфорационных отверстий. Отверстие, получаемое в результате
перфорирования – правильной геометрической формы, с ровными
краями, без металлических заусенцев и задиров на внутренней
поверхности колонны, его площадь составляет не менее 640 мм2.
Для бесперебойного проведения перфорации нефтяных скважин, ГПП
необходимо дополнительно комплектовать запасными частями.
Гидромеханический перфоратор оснащается информативным
индикатором из мягкого сплава для контроля прокола колонны.
Конструкция гидравлического перфоратора ГПП предусматривает
высоконапорные каналы для обработки пространства за колонной.
Гидравлический прокалывающий перфоратор изготавливается из стали
конструкционной легированной, в строгом соответствии с
техническим регламентом на изготовление.
|
|
*По согласованию с Заказчиком возможно исполнение
модификации перфоратора прокалывающего ГПП без высоконапорных
каналов (без промывки).
Таблица значений основных
технических характеристик прокалывающих перфораторов ГПП
|
Наименование параметра |
ГПП-140 |
ГПП-146 |
ГПП-168 |
ГПП-178 |
ГПП-245 |
|
Условный диаметр обсадной колонны, мм |
140 |
146 |
168 |
178 |
245 |
|
Рабочее давление, МПа |
14-15 |
|
Давление при проколе, МПа |
12-15 |
|
Давление при обработке ПЗП,
МПа |
15-18 |
|
Рабочая среда |
техническая вода,
нефть, кислота |
|
Температура рабочей среды, °С |
+10...+120 |
|
Номинальное усилие прокола, тн |
18 |
|
Количество режущих элементов, шт |
1 |
|
Размеры отверстия, мм |
16х40 |
|
Кол-во отверстий за одно СПО, шт |
50 |
|
Толщина стенки обсадной трубы,
мм |
7,7...12 |
|
Габаритные размеры, мм:
- наружный диаметр
- длина |
114
400 |
118
400 |
138
378 |
148
373 |
205
373 |
|
Масса, кг |
22 |
24 |
31 |
36 |
73 |
