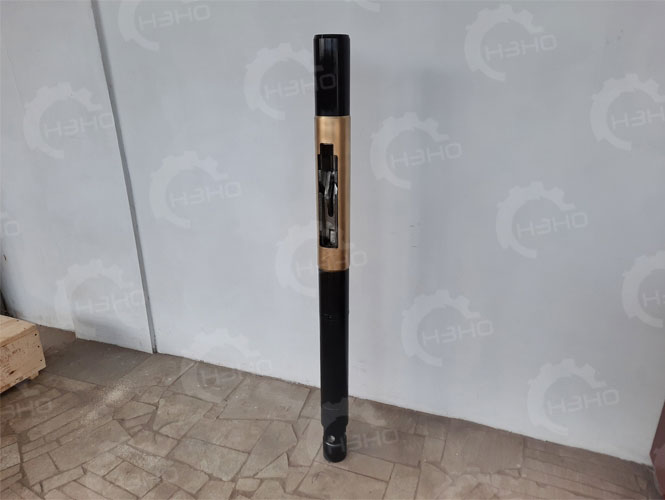

ПЕРФОРАТОР ПЩ

Назначение

     Перфоратор щелевой ПЩ односторонний предназначен для безопасного вторичного вскрытия насыщенного флюидом пласта, через сформированную вдоль ствола скважины, перфорационную щель.
Перфорация скважин щелевого типа ПЩ может так же эффективно использоваться при необходимости выполнения технологических операций по изоляции водоносных горизонтов, расположенных в непосредственной близости от флюидонасыщенных горизонтов; при необходимости проведения исследований вскрытых продуктивных пластов; в аварийных случаях, возможна эксплуатация скважин через перфоратор, до устранения таких ситуаций.

Описание

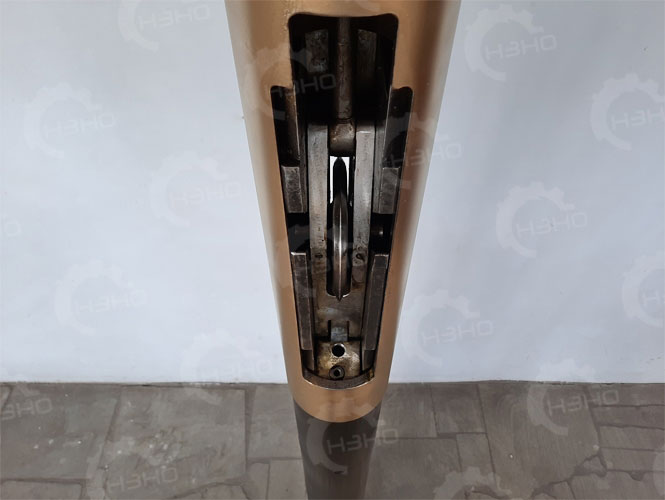

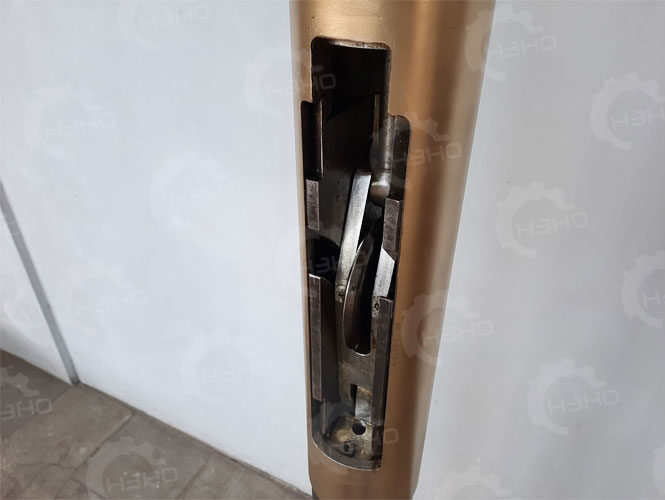

     Щелевой перфоратор ПЩ состоит из трех гидроцилиндров с подпружиненным поршнем, режущего узла с системой гидравлических высоконапорных каналов для осуществления промывки скважины и гидромониторной обработки заколонного пространства, механизма установки режущего узла в рабочее положение и механизма установки режущего узла в транспортировочное положение. Режущий узел ПЩ оснащается диском из специального высокопрочного материала, позволяющим нарезать перфорационные щели неограниченной длины (за исключением участков муфтовых соединений). При подаче давления в пределах 5-6 МПа, диск щелевого перфоратора устанавливается в рабочее «режуще-вдавливающее» положение и прижимается к стенке колонны. Поддерживая постоянное давление жидкости и контролируя передаваемое усилие, на насосно-компрессорных трубах ПЩ многократно перемещается снизу-вверх и обратно, тем самым происходит постепенное вдавливание диска в стенку скважины. Достигая значений, превышающих предел текучести металлической стенки колонны, происходит формирование сквозной продольной перфорационной щели. Не прекращая движение скважинного перфоратора ПЩ, повышается давление до 10-12 МПа и через гидромониторную твердосплавную насадку производится обработка горной породы в интервале продуктивной толщи.
     Перфорация колонны и гидромониторная обработка пространства за колонной происходит за одну спускоподъемную операцию. При этом, диском ПЩ гарантированно нарезается прорезь длиной не менее 10 м (при правильном проведении перфорации и эксплуатации щелевого перфоратора суммарная длина перфорационной щели может достигать свыше 50 м за одну СПО).
     Для выполнения операций по щелевой перфорации достаточно одной насосной установки с рабочим давлением 15 МПа.

Наименование параметра

ПЩ-102

ПЩ-114

ПЩ-146

ПЩ-168

ПЩ-178

Условный диаметр обсадной колонны, мм

102

114

146

168

178

Давление, МПа: рабочее

15

                               при перфорации

5-6

                               при обработке ПЗП

10-15

Избыточное давление среза штифтов сливного шарового клапана, МПа

5-8

Рабочая среда

буровой раствор, пластовая жидкость

Температура рабочей среды, °С

+10...+100

Осевое усилие, кН, не более

50

Количество режущих элементов, шт

1

Продолжительность перфорации и гидромониторной обработки 1 м, мин

30-40

Длина щели за одну СПО, м, не менее

10

Толщина стенки обсадной трубы, мм

8,0

8,0

12,0

12,0

12,0

Максимальное проникновение режущего элемента за тело обсадной трубы, мм

10,0

10,0

12,0

12,0

12,0

Максимальная ширина щели, мм

7,0

7,0

10,0

10,0

12,0

Присоединительная резьба, ГОСТ 633-80

НКТ-60

НКТ-73

Гарантированное кол-во скважинных операций, шт

15

Габаритные размеры перфоратора ПЩ, мм:

- диаметр

- длина

82

1200

88

1200

114

1700

136

1700

150

1700

Масса, кг

30

34

70

80

89

Щелевой перфоратор ПЩ-2

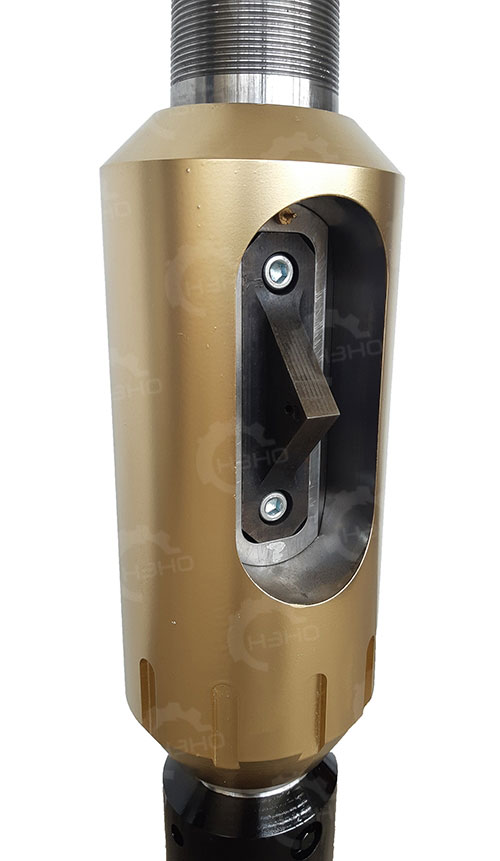

Прокалывающий перфоратор ГПП

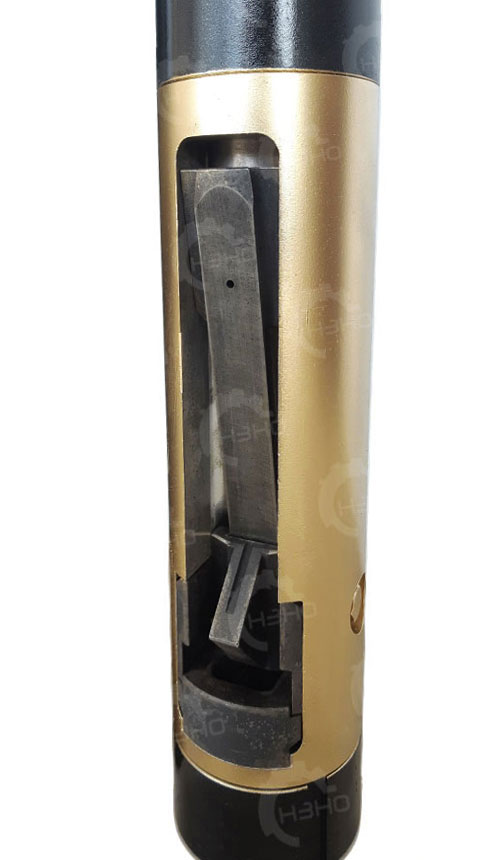

Прокалывающий перфоратор ГПП-2
