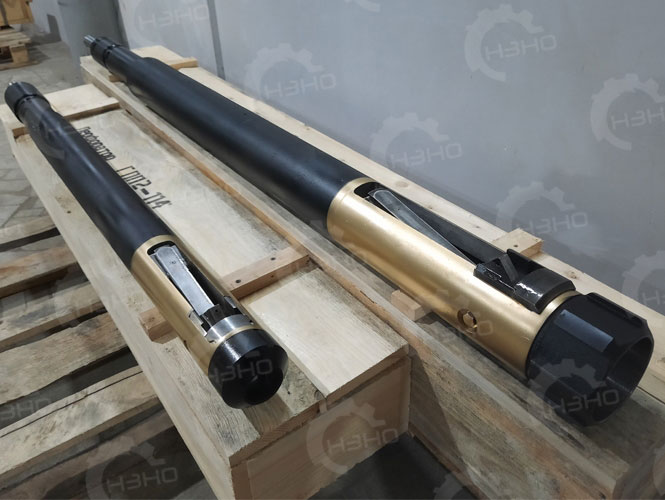

ПЕРФОРАТОР ГПП-2

Назначение
     Прокалывающий перфоратор ГПП-2 двухстороннего действия предназначен для перфорации скважин с возможностью гидравлической обработки (промывки) под давлением заколонного пространства и обеспечения максимальной продуктивности ствола скважины безопасным, щадящим методом перфорации. Гидромеханический перфоратор ГПП-2 позволяет оперативно производить перфорацию в нескольких интервалах за одну СПО. Формируемые прокалывающим перфоратором отверстия ровные, не имеют деформаций и создают благоприятные условия для увеличения продуктивного потока в ствол скважины. Площадь одного отверстия, не менее 640 мм2. Инструмент для проведения перфорации данного типа – надежное и эффективное перфорационное оборудование многоразового использования.

Описание
     Благодаря наличию двух прокалывающих элементов перфоратора ГПП-2, время на выполнение работ по перфорации и обработки заколонного пространства существенно сокращается. Гидравлический перфоратор ГПП-2 за 10-15 секунд формирует два перфорационных отверстия в скважине с возможностью разворота колонны на 90 градусов для образования четырех отверстий в одной плоскости. За одну спускоподъемную операцию ГПП-2 способен эффективно и быстро выполнить около 100 перфорационных каналов, сообщаемых с продуктивным пластом.

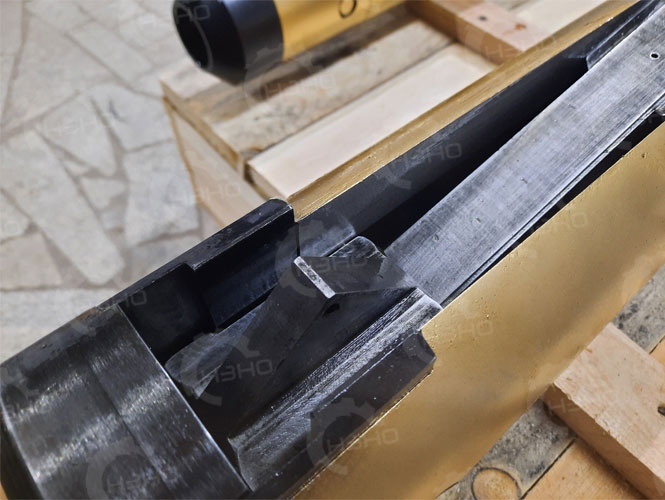

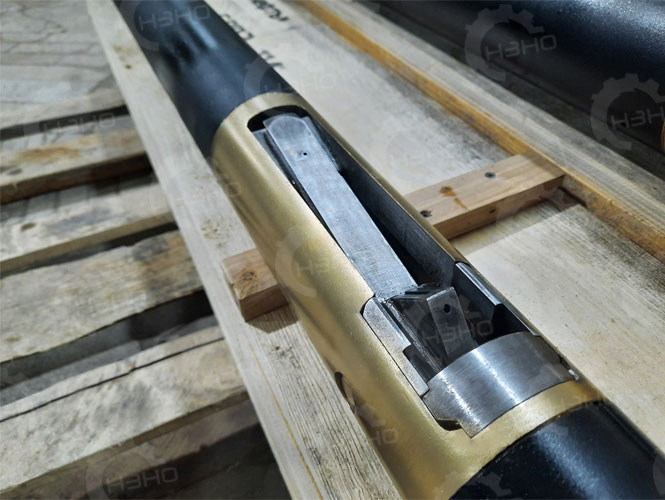

     Конструкция перфоратора двухстороннего действия ГПП-2 предусматривает режущий узел с двумя прокалывающими элементами. В режущих (прокалывающих) элементах специальной формы, имеются каналы для подачи жидкости под давлением. Намыв каверны происходит в течение 10 минут, одновременно в двух сформированных перфорационных каналах, что также влияет на время сокращения работ по обработке пространства за колонной скважины. ГПП-2 данной модификации оснащаются предохранителями от преждевременного срабатывания при спуске в скважину. Для бесперебойной работы, прокалывающий ГПП-2 необходимо дополнительно комплектовать запасными частями. Работа с перфоратором происходит стандартно, с использованием колонны НКТ и установки насосной типа ЦА-320. Для проведения работ по перфорации скважин необходимы квалифицированные работники КРС или ПРС и специалисты геофизических предприятий.
     Гидравлический прокалывающий перфоратор двухстороннего действия изготавливается из стали конструкционной легированной, в строгом соответствии с техническим регламентом на изготовление.

Наименование параметра

ГПП2-102

ГПП2-114

ГПП2-127

ГПП2-140

ГПП2-146

ГПП2-168

ГПП2-178

Условный диаметр обсадной колонны, мм

102

114

127

140

146

168

178

Рабочее давление, МПа

14-15

Давление при проколе, МПа

12-15

Давление при обработке ПЗП, МПа

15-18

Рабочая среда

техническая вода, нефть, кислота

Температура рабочей среды, °С

+10...+120

Количество режущих элементов, шт

2

Сечение перфорированного канала, мм²

400

700

700

1100

1100

1100

1100

Кол-во отверстий за одно СПО, шт

100

Толщина стенки обсадной трубы, мм

7,7...12

Габаритные размеры ГПП-2, мм:

- наружный диаметр

- максимальный диаметр

- длина

82

132

1490

92

152

1413

100

166

1440

114

200

1830

122

206

1830

140

220

1830

150

230

1830

Масса, кг

58

62

70

80

82

83

85
