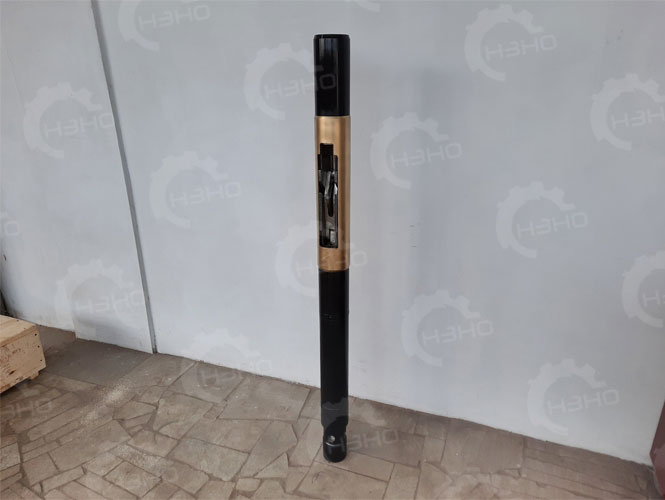

ПЕРФОРАТОР ПЩ-2

Назначение
     Щелевой перфоратор ПЩ-2 двухстороннего действия предназначен для безвзрывной щадящей щелевой перфорации скважин, путем нарезания одновременно двух продольных щелей в обсадной колонне, для обеспечения оптимального гидродинамического сообщения ствола скважины с продуктивным пластом. Перфоратор щелевой данной модификации может быть также использован при необходимости акцентированного вскрытия внутренней колонны, не воздействуя на наружную, в случаях, когда одна колонна труб находится внутри другой.

Описание

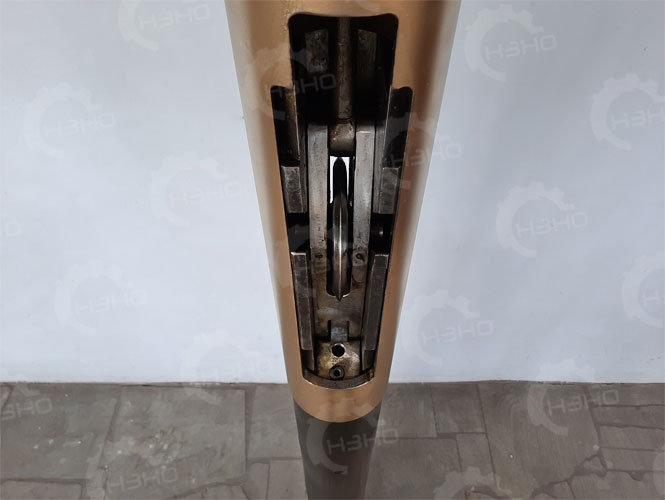

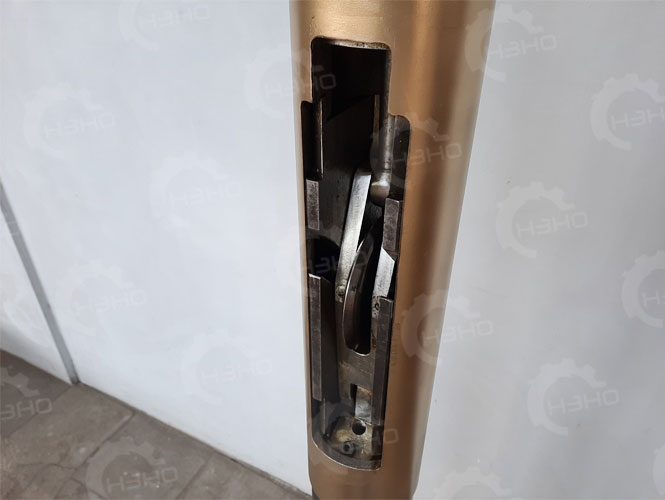

     Особенным отличием двухстороннего щелевого перфоратора ПЩ-2 от одностороннего перфоратора ПЩ является наличие узла с двумя режущими элементами и двумя твердосплавными гидромониторными насадками. Такое конструкторское решение позволяет производить одновременное вырезание двух противоположных друг другу непрерывных щелей с одновременной двухструйной высоконапорной обработкой заколонного пространства сквозь сформированные перфорационные каналы. Конструкция скважинного перфоратора ПЩ-2 предусматривает гидроцилиндр, с подпружиненным поршнем, узел с твердосплавными высоконапорными соплами, режущие диски из специального прочного сплава, зафиксированных на подвижном рычаге. Насадки гидромониторного узла ПЩ-2 жестко смонтированы под определенным рассчитанным углом, позволяющим максимально эффективно производить обработку каверны и, исключающим зашламление перфорационной полости. При гидромониторной обработке перфораторы данного типа, через сформированную щель покрывают все без исключения пустоты, поры, микротрещины и каналы между колонной, цементной оболочкой и пластом. При этом каверна вымывается по всей длине прорезанной перфорационной щели.
Рабочее давление щелевого инструмента ПЩ-2 двухдискового типа 25 МПа. Давление при работе режущих элементов в скважине 7-10 МПа, при обработке горной породы и цемента 18-25 МПа. Суммированный ресурс дисков составляет не менее 40 м.

Наименование параметра

ПЩ2-102

ПЩ2-114

ПЩ2-146

ПЩ2-168

ПЩ2-178

Условный диаметр обсадной колонны, мм

102

114

146

168

178

Давление, МПа: рабочее

25

                               при перфорации

7-10

                               при обработке ПЗП

18-25

Избыточное давление среза штифтов сливного шарового клапана, МПа

7-9

Рабочая среда

буровой раствор, пластовая жидкость

Температура рабочей среды, °С

+10...+150

Осевое усилие, кН, не более

50

Количество режущих элементов, шт

2

Продолжительность перфорации и гидромониторной обработки 1 м, мин

20-30

Длина щели за одну СПО, м, не менее

20

Толщина стенки обсадной трубы, мм

8,0

8,0

10,7

10,7

10,7

Максимальное проникновение режущего элемента за тело обсадной трубы, мм

10,0

12,5

20,0

20,0

20,0

Максимальная ширина щели, мм

7,0

8,0

10,0

10,0

10,0

Присоединительная резьба, ГОСТ 633-80

НКТ-60

НКТ-73

Габаритные размеры перфоратора ПЩ-2, мм:

- диаметр

- длина

82

1200

90

1100

123

1200

145

1300

155

1300

Масса, кг

30

40

80

110

125
